Per la procedura codici lampeggio cliccare sulla presa diagnosiFUSIBILE 15 A (SCATOLA PORTA FUSIBILI ABITACOLO)CENTRALINA DI DERIVAZIONERELÈ IMPIANTO ABSLAMPADE SPIA ABSINTERRUTTORE PEDALE FRENOLUCI STOPPRESA DIAGNOSI (ABITACOLO SINISTRA PIANTONE STERZO)(VANO MOTORE VICINO GRUPPO ELETTROIDRAULICO)SENSORE TACHIMETRICO POSTERIORE SINISTROSENSORE TACHIMETRICO POSTERIORE DESTRORELÈ IMPIANTO ABSMOTORE POMPA RECUPEROCONNETTORE COLLEGAMENTO ELETTROVALVOLE (8)COLLEGAMENTO USCITA TUBI IDRAULICICENTRALINA ELETTROIDRAULICACENTRALINA ELETTROIDRAULICA (VANO MOTORE LATO SINISTRO)

                PER LA CARTELLA DIAGNOSI CLICCARE SUL CENTRO CENTRALINA

               Per la descrizione passare con la freccia sul componente interessato

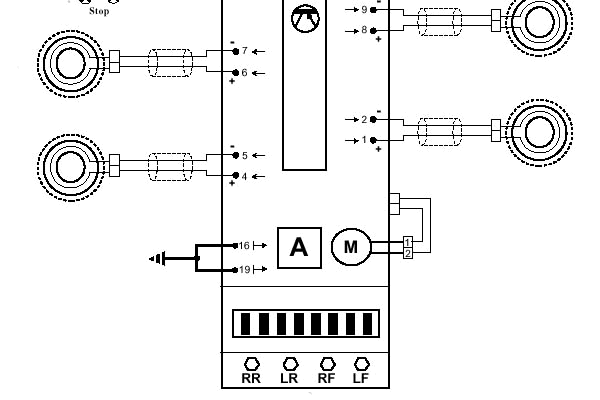

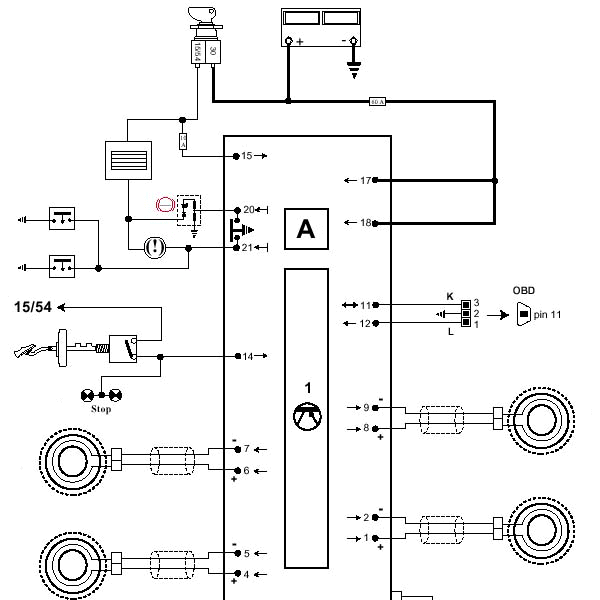

                     BOSCH 5.3 UNIVERSALE          UBICAZIONE COMPONENTIBATTERIACOMMUTATORE DI ACCENSIONEFUSIBILE 60 A (SCATOLA PORTA FUSIBILI ABITACOLO)SPIA AVARIA IMPIANTO FRENIINTERRUTTORE LIQUIDO FRENIINTERRUTTORE FRENO A MANOSENSORE TACHIMETRICO ANTERIORE SINISTROSENSORE TACHIMETRICO ANTERIORE DESTRO NEL MOZZO RUOTA
