UBICAZIONE PRESE DIAGNOSI          a







FIAT
BARCHETTA vano motore sotto tergicristallo
BRAVO/BRAVA vano motore sotto tergicristallo
CINQUECENTO vano motore lato sinistro
COUP╔ vano motoristallo
CROMA sotto porta oggetti lato passeggero
FIORINO tunnel centrale
MAREA vano motore zona centrale
MULTIPLA sotto portaoggetti lato passeggero
PALIO vano motore zona centrale
PANDA sotto portaoggetti lato passeggero
PANDA vano motore lato sinistro
PUNTO vano motore sotto tergicristallo
PUNTO vano motore lato sinistro
REGATA sotto porta oggetti lato passeggero
RITMO sotto porta oggetti lato passeggero
SEICENTO vano motore lato sinistro
TEMPRA sotto portaoggetti lato passeggero
TIPO vano motore lato destro
ULISSE sotto portaoggetti lato passeggero
UNO sotto portaoggetti lato passeggero
    1)    (L)   ( linea codici lampeggio)
    2)  GND (negativo batteria)
    3)   (K)   ( linea diagnosi)

    Alcune prese hanno la presa configurata
    in modo invertito.
    1)    (L)   ( linea codici lampeggio)
    2)  GND (negativo batteria)
    3)   (K)   ( linea diagnosi)

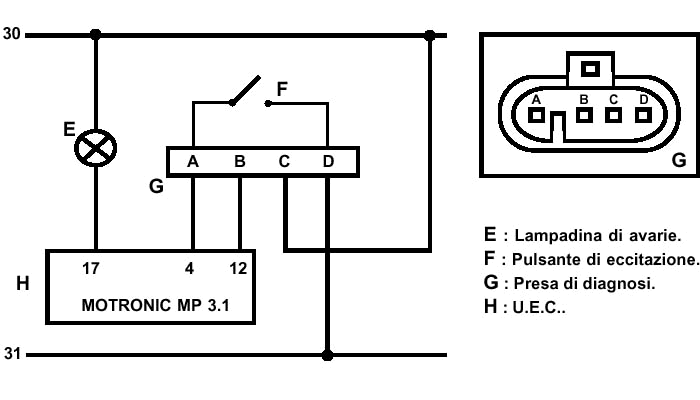

ALFA ROMEO
145/146 sotto porta oggetti lato passeggero
155 vano motore lato destro
156 sotto cruscotto lato guida
164 tunnel centrale
166 sotto cruscotto lato guida
33 sotto porta oggetti lato passeggero
75 sotto porta oggetti lato passeggero
90 sotto portaoggetti lato passeggero
GTV sotto portaoggetti lato passeggero
SPIDER sotto sedile posteriore
SZ tunnel centrale
    1)    (L)   ( linea codici lampeggio)
    2)  GND (negativo batteria)
    3)   (K)   ( linea diagnosi)

    Alcune prese hanno la presa configurata
    in modo invertito.

 A-D) ponticello da effettuare per la
          procedura codici lampeggio

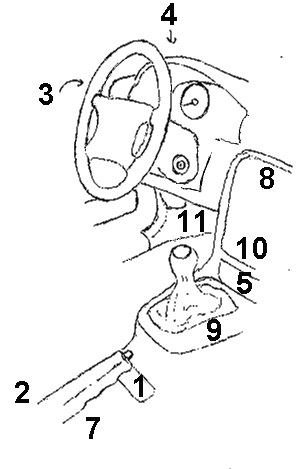

AUDI


Audi

A8

1994-2001

1



Audi

A6/100

1994-1996

3



Audi

A6/100 Avant

1993-1996

3



Audi

80

1994-1996

4



Audi

80

1995-2001

1



Audi

A6

1998-2002

11



Audi

A4

1995-2002

6



Audi

A3

1997-2002

5



Audi

A2

2002-2002

11



Audi

TT

1999-2002

11



Audi

Cabriolet

1993-2000

4



Audi

Coupe

-

-


AUDI 100 vano motore lato sinistro
AUDI 200 vano motore lato sinistro
AUDI 80 vano motore lato sinistro
A3 tunnel centrale
A4 centro abitacolo
A6 vano motore lato sinistro
A8 tunnel centrale
V8 vano motore latodestro
   2) GND (negativo batteria)
   3)   B+  (positivo  batteria)
   4)  (L)   (linea codici lampeggio)
   5)  (K)  (linea diagnosi



  prestare attenz. alla  forma




  16)   B+  (positivo batteria)
  15)   (L)  (linea codici lampeggio)
    7)   (K)  (linea diagnosi)
    4) GND (negativo batteria)
  16)   B+   (positivo batteria)
  15)   (L)   (linea codici lampeggio)
    7)   (K)  (linea diagnosi)





BMW
BMW vano motore lato destro
BMW vano motore lato sinistro
 14)  B+    (positivo batteria)
 15)  (L)    (linea codici lampeggio)
 19) GND (negativo batteria)
 20)  (K)   (linea diagnosi)
               presa diagnosi rotonda



CHRYSLER
CHRYSLER lato sinistro quadro strumenti

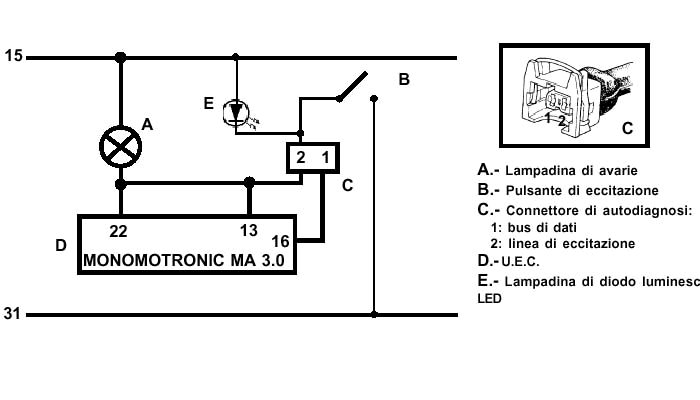

CITROEN - PEUGEOT
CITROEN sotto cruscotto lato guida
CITROEN vano motore lato destro
CITROEN vano motore lato sinistro
  1) (L) (linea codici lampeggio)
  2) (K) (linea diagnosi)
  1) (L) (linea codici lampeggio)
  2) (K) (linea diagnosi)

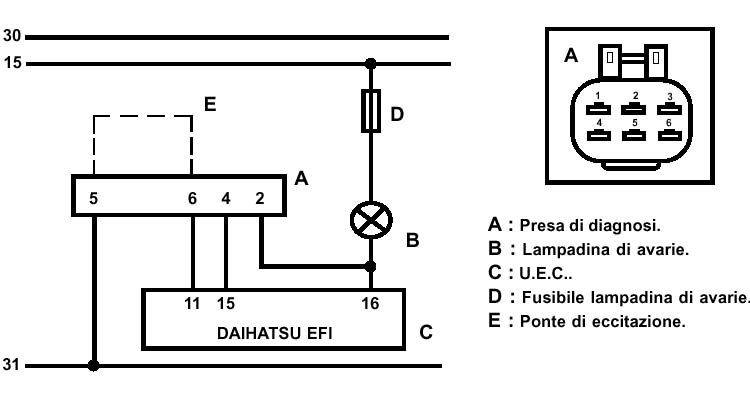

DAIHATSU
DAIHATSU conn.6 pin vano motore di lato batteria
 5) B+ (positivo batt.)
 2) (L) (linea codici lamp.)

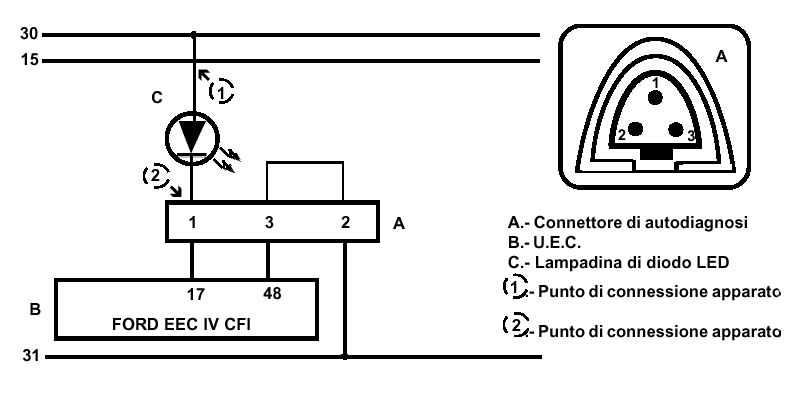

FORD
FORD vano motore lato sinistro
FORD vano motore lato destro
  1)   (L)   (linea codici lamp.)
  3)   (K)  (linea diagnosi)

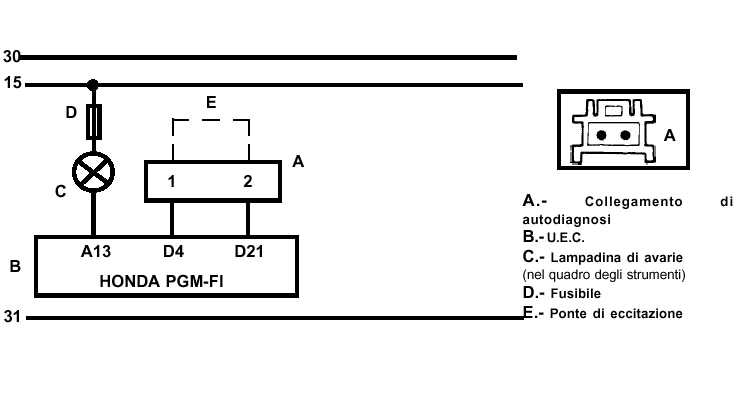

HONDA
HONDA sotto cruscotto lato guida
     ponticellare i contatti per entrare nella
            procedura codici lampeggio
     ponticellare i contatti per entrare nella
            procedura codici lampeggio



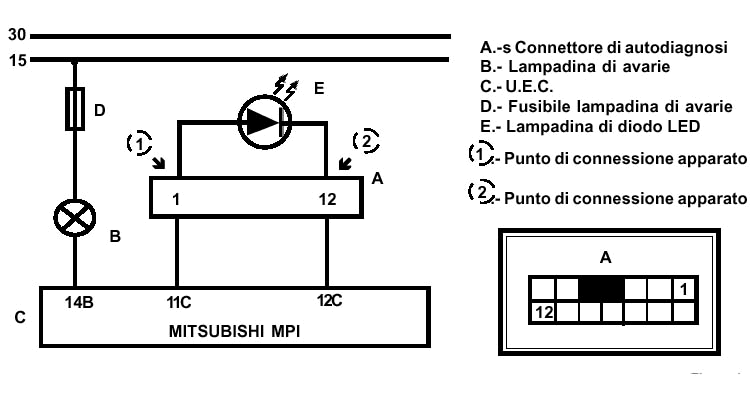

HYUNDAI
HYUNDAI vano motore lato sinistro
  10)    (K)   (linea diagnosi)
    1)    (L)    (linea codici lampeggio)
  12)  GND  (negativo batteria)
  10)    (K)   (linea diagnosi)
    1)    (L)    (linea codici lampeggio)
  12)  GND  (negativo batteria)




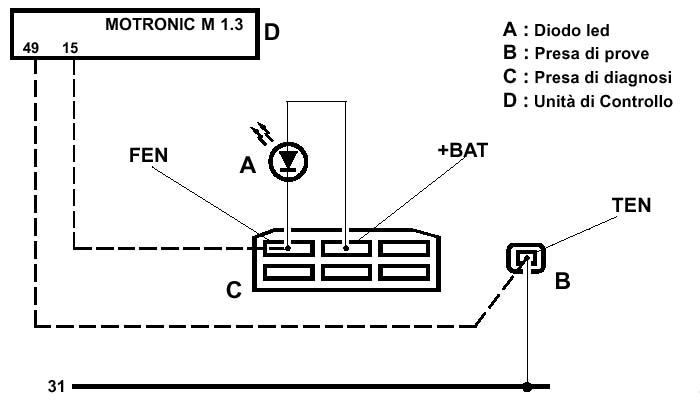

KIA
KIA vano motore zona centrale(sotto tergicristalli)
       14)     B+  (positivo batteria)
         2)     (L)  (linea codici lampeggio)
    8-15)  GND (negativo batteria)
     TEN-B+)  ponte da effettuare per
                      la proced.cod.lampeggio






LANCIA
DEDRA sotto porta oggetti lato passeggero
DEDRA vano motore lato destro
DELTA vano motore lato destro
DELTA nel tunnel centrale
KAPPA sotto cruscotto lato guida
PRISMA nel tunnel centrale
THEMA vano motore lato destro
THEMA sotto porta oggetti lato passeggero
    1)    (L)     ( linea codici lampeggio)
    2)  GND   (negativo batteria)
    3)   (K)     ( linea diagnosi)

    Alcune prese hanno la presa configurata
    in modo invertito.
    1)    (L)     ( linea codici lampeggio)
    2)  GND   (negativo batteria)
    3)   (K)     ( linea diagnosi)

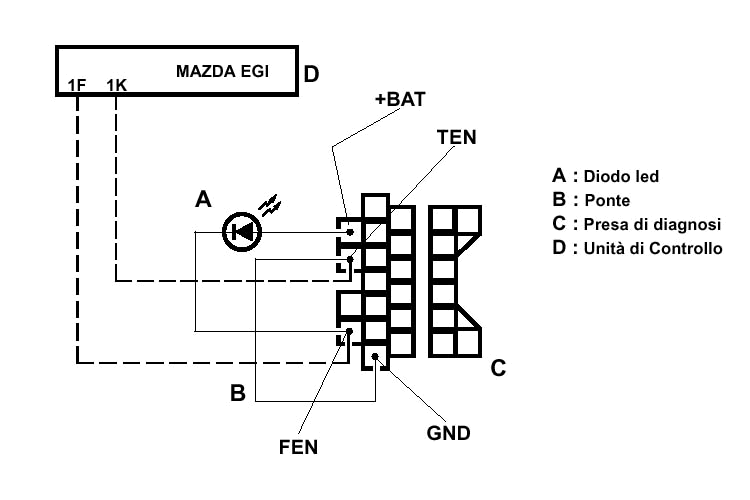

MAZDA
MAZDA vano motore lato sinistro
  5)     B+   (positivo batteria)
  1)    (L)    (linea codici lampeggio)
  6)  GND  (negativo batteria)
  1)  (L)  (linea codici lampeggio)
  2)  B+  (positivo batteria)
 +BAT)     B+   (positivo batteria)
   FEN)    (L)    (linea codici lampeggio)
        6)  GND  (negativo batteria)

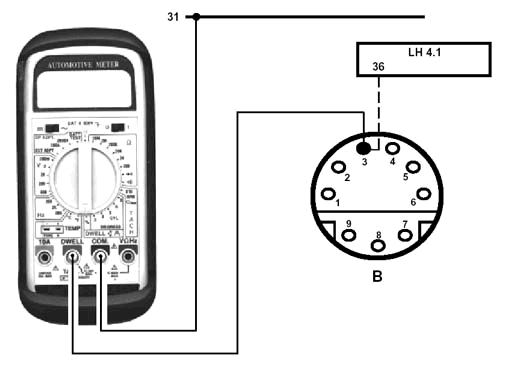

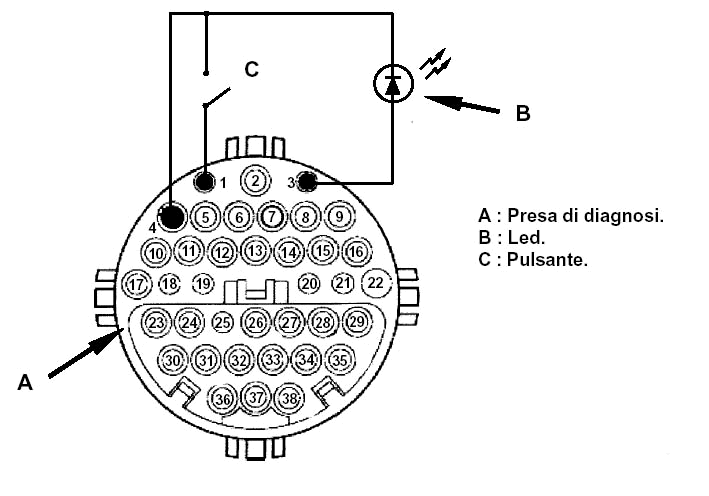

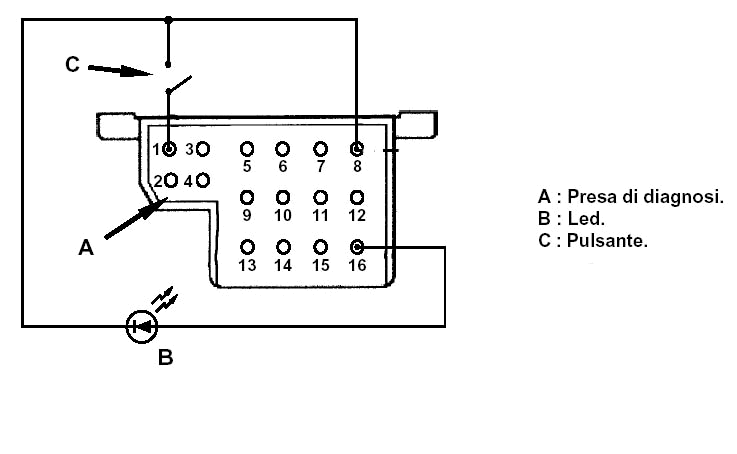

MERCEDES
MERCEDES vano motore lato destro
MERCEDES vano motore lato sinistro
  1)  GND (negativo batteria)
  3)  (K)    (linea diagnosi per KE)
  4)  (K)    (linea diagnosi per EDS)
  5)  (K)    (linea diagnosi per ASD)
  6)  (K)    (linea diagnosi per AB)
  7)  (K)    (linea diagnosi per KLA/TAU)
  8)  (K)    (linea diagnosi per HFM)
  9)  (K)    (linea diagnosi per ASD)
 16) B+     (positivo batteria)

  1)  GND  (negativo batteria)
  3)    B+    (positivo batteria)
  4)   (K)    (linea diagnosi per EDS)
  5)   (K)    (linea diagnosi per LH)
  6)   (K)    (linea diagnosi per ABS/ASR
  7)   (K)    (linea diagnosi per EFP)
  8)   (K)    (linea diagnosi per GM)
  9)   (K)    (linea diagnosi per ASD)

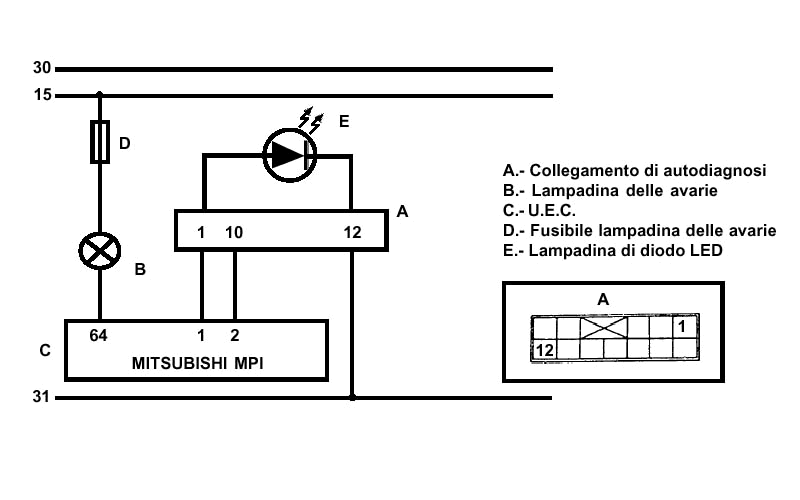

MITSUBISHI
MITSUBISHI vano motore lato destro
MITSUBISHI nel tunnel centrale
  1)  (L)  (linea codici lampeggio)
  2)  B+  (positivo batteria)






NISSAN
NISSAN     consolle centrale smontando i pannelli later.
    UnitÓ di controllo codici
    C)  vite selezionatrice
    B)  led di controllo codici
    A)  centralina

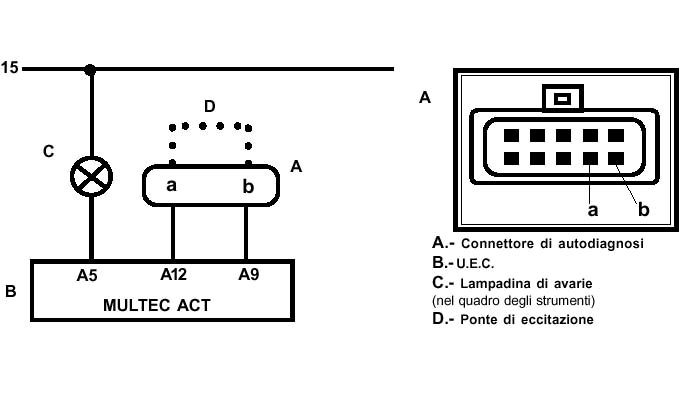

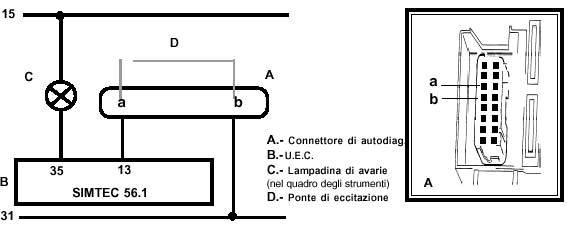

OPEL
OPEL  vano motore lato destro
OPEL vano motore lato sinistro
OPEL sotto cruscotto lato guida
  a-b) ponticellare per entrare nella
          procedura  codici lampeggio
  a)  GND  (negativo batteria)
   f)    B+   (positivo batteria)
  b)    (L)   (linea codici lampeggio)
  g)    (K)   (linea diagnosi)
    4)  GND    (negativo  batteria)
    6)   (L)       (linea codici lampeggio)
    7)   (K)      (linea diagnosi)
  16)    B+      (positivo batteria)


  a-b) ponticellare per entrare nella
         procedura  codici lampeggio



RENAULT
RENAULT sotto porta oggetti lato passeggero
RENAULT vano motore zona centrale
RENAULT vano motore lato sinistro
RENAULT sotto cruscotto lato guida
   1)  diagnosi TA (A4)
   2) GND (negativo batteria)
   3) presa obbligata
   5) diagnosi ABS
   6) B+ (positivo batteria)
   7) diagnosi TA (M)
   8) collegamento spia avaria
   9) diagnosi iniezione





ROVER
ROVER vano motore lato sinistro
ROVER sotto cruscotto lato passeggero
ROVER sotto cruscotto lato guida

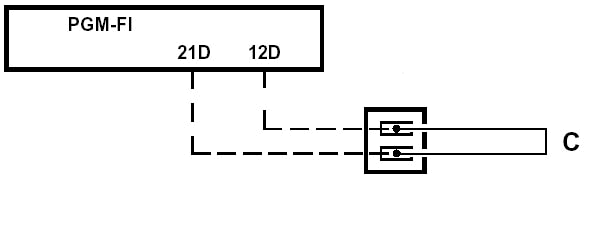

         Creare il ponticello C

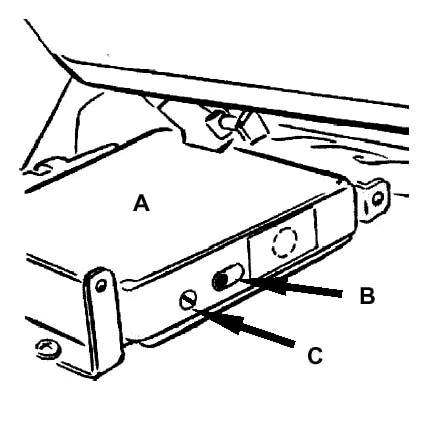

       UnitÓ di controllo codici:
       A)  unitÓ di controllo
       B)  Led rosso per codici
       C)  Vite selezionatrice

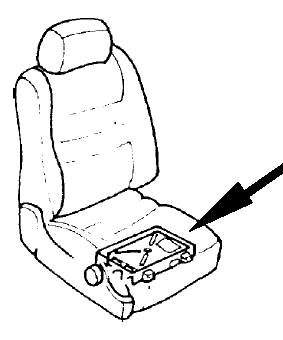

       Pos. sotto sedile guida

       Pos. consolle    centrale
               togliere pann. later.


  1)    (K)      (linea diagnosi)
  2)    ( L)     (linea diagnosi)
  3)  GND    (negativo batteria)
                                 presa circolare

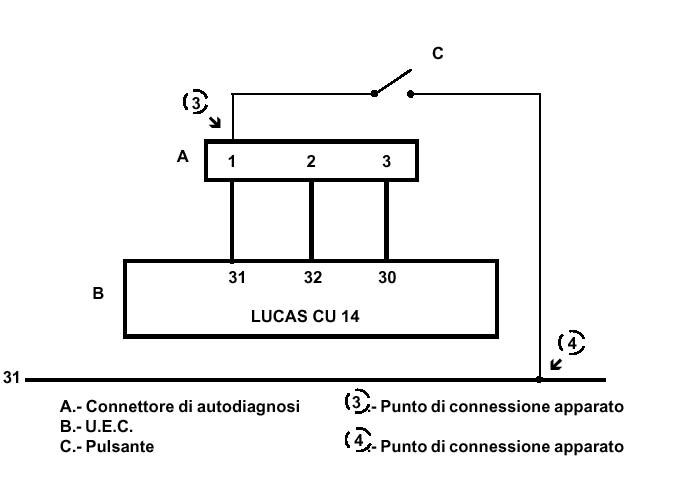

SAAB
SAAB vano motore di fianco bocca aspiraz.aria
SAAB sotto cruscotto lato guida
 (1 - B+)     ponte da effettuare per
              la procedura codici lampeggio
     4)  GND    (negativo  batteria)
   15)   (L)       (linea codici lampeggio)
     7)   (K)      (linea diagnosi)
   16)    B+      (positivo batteria)





SEAT

SEAT sotto cruscotto lato guida
SEAT sotto portaoggetti lato passeggero
   2) GND   (negativo batteria)
   3)   B+     (positivo  batteria)
   4)  (L)      (linea codici lampeggio)
   5)  (K)     (linea diagnosi)

prestare attenzione alla forma

   15)   (L)    (linea codici lampeggio)
     7)   (K)   (linea diagnosi)
   16)    B+   (positivo batteria)
     4)  GND   (negativo  batteria)
   15)   (L)      (linea codici lampeggio)
     7)   (K)     (linea diagnosi)
   16)    B+     (positivo batteria)

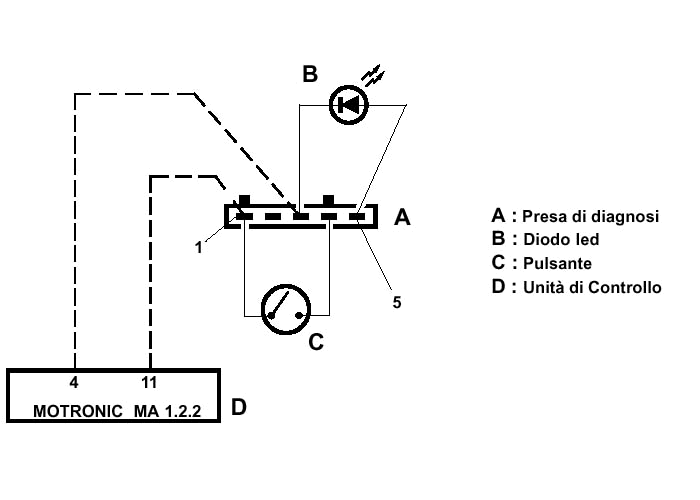

SKODA

SKODA sotto portaoggetti lato passeggeri
SKODA vano motore lato destro
SKODA sotto cruscotto lato guida
  1) (L)      (linea codici lampeggio)
  2) (K)     (linea diagnosi)
  4) GND  (negativo batteria)
  5) B+      (positivo batteria)
  1) (L)      (linea codici lampeggio)
  2) (K)     (linea diagnosi)
  4) GND  (negativo batteria)
  5) B+      (positivo batteria)
    4)  GND  (negativo  batteria)
  15)   (L)    (linea codici lampeggio)
    7)   (K)   (linea diagnosi)
  16)    B+   (positivo batteria)


  15)   (L)   (linea codici lampeggio)
    7)   (K)  (linea diagnosi)
   16)   B+  (positivo batteria)

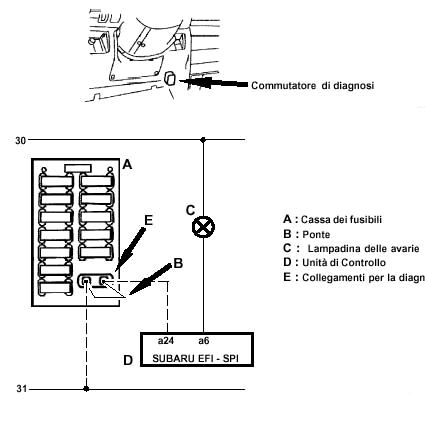

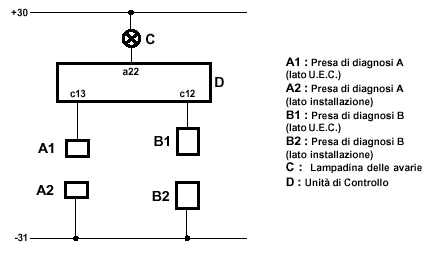

SUBARU
SUBARU quattro connettori situati nella consolle centrale

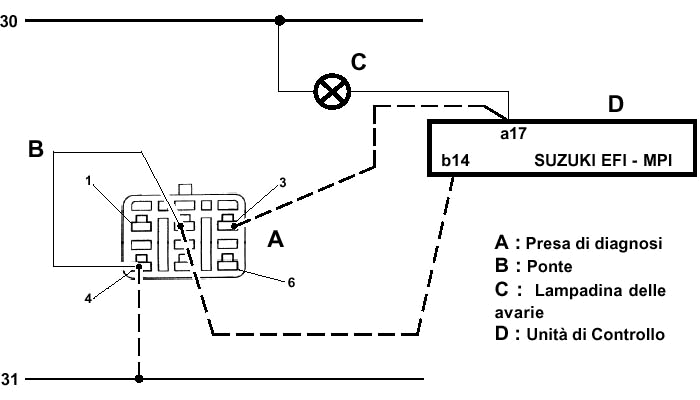

SUZUKI
SUZUKI vano motore lato destro
SUZUKI vano motore lato sinistro
SUZUKI sotto cruscotto lato guida
     3)   (K) linea diagnosi
  2-4)   pont.  per  entrare
            in proc. cod. lam.
    4)   B+ (positivo batteria)
  1)   (K) linea diagnosi
    3)   (K)   linea diagnosi
  2-4)  pont. per entrare
           in proc. cod.  lamp.
    4)  B+ (positivo batteria)

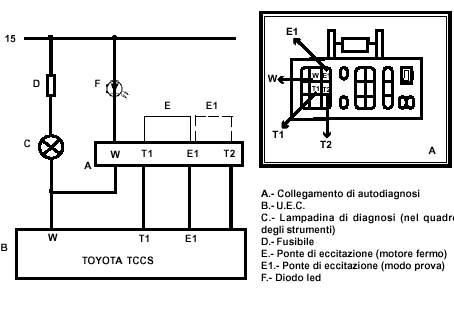

TOYOTA
TOYOTA sotto cruscotto lato guida
TOYOTA vano motore lato destro
   3)  GND (negativo batteria)
 12)   B+    (positivo batteria)
 20)   (K)   (linea diagnosi)
 21)   (L)    (linea codici lampeggio)
 T1-E1)  ponticellare per entrare
              nei codici lampeggio
        F)  led da collegare se la spia
             avaria non funziona



VOLKSWAGEN


VW

Passat

1988-1992

9



VW

Passat

1994-1997

8



VW

Passat

1997-2002

7



VW

Golf

1988-1993

N/A



VW

Golf

1993-1998

10



VW

Golf

1999-2002

5



VW

Polo

1995-2002

11



VW

Corrado

1988-1995

N/A



VW

Bora

1999-2002

5

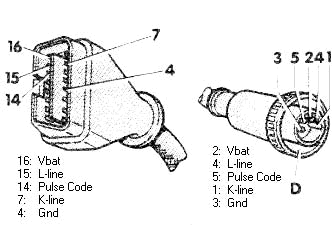

VOLKSWAGEN sotto cruscotto lato guida
VOLKSWAGEN tunnel centrale sotto portacenere
VOLKSWAGEN nel tunnel centrale(sotto copri int.che mancano)


   2)  GND (negativo batteria)
   3)    B+  (positivo  batteria)
   4)   (L)   (linea codici lampeggio)
   5)   (K)  (linea diagnosi)

   prestare attenzione alla forma
  15) (L)   (linea codici lampeggio)
    7) (K)  (linea diagnosi)
  16)  B+  (positivo batteria)
   4)  GND  (negativo  batteria)
  15)   (L) (linea codici lampeggio)
    7)   (K)   (linea diagnosi)
  16)    B+   (positivo batteria)





VOLVO
VOLVO sotto cruscotto lato guida
VOLVO nel tunnel centrale
VOLVO nel tunnel centrale dietro sedili anteriori
VOLVO vano motore lato destro
VOLVO vano motore lato sinistro
  2)  (L) (linea codici lampeggio)
  d)  led
  a)  pulsante
  c)  ponte di congiunzione
     4)   GND     (negativo  batteria)
   15)    (L)        (linea codici lampeggio)
     7)    (K)       (linea diagnosi)
   16)    B+        (positivo batteria)
