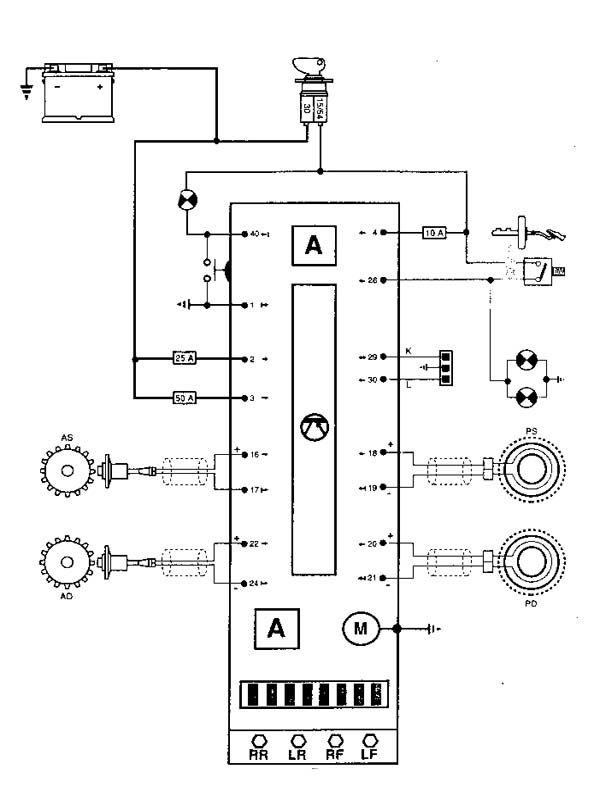

BOSCH 5.01                                                 a

                                                           BATTERIACOMMUTATORE ACCENSIONESENSORE GIRI RUOTA ANTERIORE SINISTRA (16POSITIVO-17NEG.CENTRSENSORE GIRI RUOTA ANTERIORE DESTRA (22POSITIVO-24NEG. CENTRALINA)SENSORE GIRI RUOTA POSTERIORE SINISTRA (18POSITIVO-19NEG.CENTRALINA)SENSORE GIRI RUOTA POSTERIORE DESTRA (20POSITIVO-21NEG.CENTRALINA)PRESA DIAGNOSI (A,1-29 B,2-MASSA C,3-30)RELÈ 2 IMPIANTO ABS SU GRUPPO ELETTROIDRAULICORUOTA DESTRA POSTERIORERUOTA POSTERIORE SINISTRARUOTA ANTERIORE DESTRARUOTA ANTERIORE SINISTRAMOTORINO POMPA RECUPEROCENTRALINA ELETTRONICA ABSLUCI STOPLAMPADA SPIA AVARIA ABSINTERRUTTORE PEDALE FRENOSCATOLA FUSIBILI































                      LA PRESA DIAGNOSI È NEL VANO MOTORE LATO TERGICRISTALLI

                            PER L' AUTODIAGNOSI CLICCARE SULLA PRESA DIAGNOSI

                           PER LA CARTELLA DIAGNOSI CLICCARE SULLA CENTRALINA
