PGM-FI































                          La presa diagnosi si trova nello spazio per i piedi del lato
                          accompagnatore a destra.

                                      Attenzione a non usare la presa a tre poli








                                                             DESCRIZIONE

             Questo modello incorpora una spia diagnosi nel quadro strumenti.
             Bisogna tener conto che la centralina pu÷ memorizzare dei guasti
             senza che la spia diagnosi si accenda.





                                                             PROCEDURA

             Fare un giro di prova di 10 minuti portando il motore alla sua temperatura
             di esercizio. Durante questo giro si dovrÓ premere a  fondo  l'acceleratore
             passando per i 3000 giri almeno una volta.


                                         PROCEDURA DI ATTIVAZIONE DIAGNOSI

             1) Portare la chiave su MAR

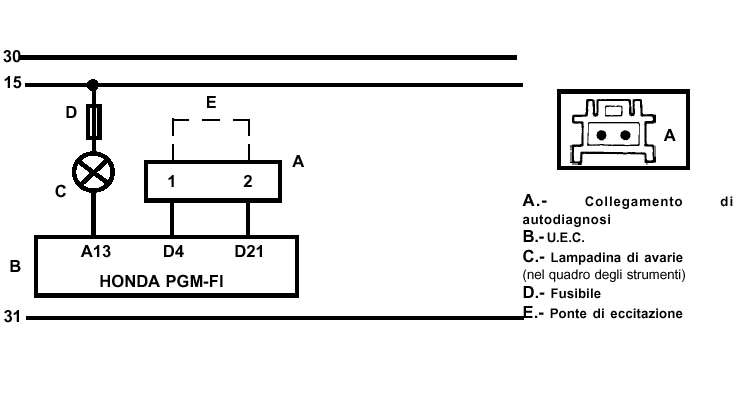

             2) Effettuare un ponte sul connettore diagnosi come in figura
             3) Adesso inizia l'immissione dei codici lampeggio
             4) Prendere nota dei codici e consultare la tabella codici guasti

              Per uscire dalla procedura codici lampeggio portare la chiave
              su STOP e togliere il ponte dal connettore diagnosi

              Per la cancellazione dei codici in memoria scollegare per almeno
              un minuto la batteria.





                                                TABELLA CODICI GUASTI


              1  errore sonda lambda

              2  errore sensore MAP

              4  errore sensore di giri

              5  tubo del sensore pressione non efficiente o 5 volt mancanti

              6  sensore temperatura acqua

              7  sensore potenzimetro farfalla

              8  sensore P.M.S.

              9  sensore 1 cilindro

            10  sensore temperatura aria

            11  sensore pressione barometrica se presente (nell'abitacolo)

            12  valvola EGR

            14  errore valvola minimo

            15  errore nel circuito di accensione (modulo o fili)

            16  iniettori o monoiniettori

            17  sensore velocitÓ

            19  errore valvola blocco cambio automatico

            20  sensore carico motore

            21  elettrovalvola per comando variatore di fase

            22  valvola di registrazione pressostato olio

            41  riscaldamento sonda lambda

            43  sistema di alimentazione

            48  sonda LAF (lambda)
