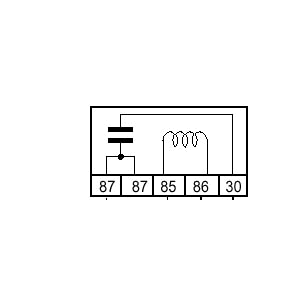

CONTATTO N°85
Di
solito é collegato a massa; se invece nello schema elettrico é collegato
alla
centralina, sarà quest'ultima a fornire la massa per eccitare il relé.
CONTATTO
N°86
Di solito é
il positivo (+12volt) necessario per l'eccitazione.
Puö anche
essere connesso al polo positivo della batteria nel caso
l'eccitazione
sia fornita dalla centralina con una massa al contatto 85.
CONTATTO
N°87
Uscita
positiva (+12volt) per alimentare vari dispositivi:
INIETTORI,
VALVOLE, SONDA LAMBDA,POMPA CARBURANTE,
ECC.
CONTATTO
N°30
Ingresso
positivo (+12volt) batteria.
