POTENZIOMETRO FARFALLA a

A POTENZIOMETRO A PISTA
SINGOLA TIPO IAW WEBER

A

A

A

POTENZIOMETRO DOPPIA PISTA TIPO BOSCH

A
A
A

A
A
A
A
A

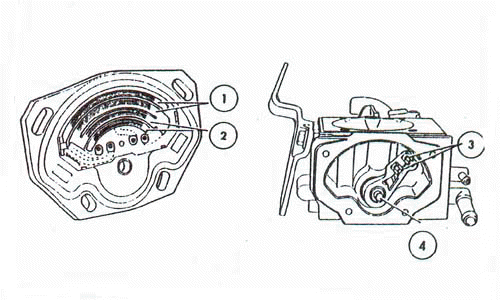

                             1-pista misurazione 0°-24°, 2-pista nisurazione 18°-85°
                             3-cursore rotante calettato sull'alberino farfalla
                             4-alberino della farfalla

A

A DESCRIZIONE

                A differenza dell’interruttore a farfalla che indica alla centralina solo
                il punto di minimo e di pieno carico, il potenziometro a farfalla invece
                indica alla stessa la posizione angolare precisa della valvola a farfalla,
                questo sensore indica attraverso una tensione relativa a quella che lo
                alimenta proporzionale alla posizione della valvola a farfalla l’esatta
                apertura della valvola contribuendo in modo attivo e continuo alla rego
                lazione del tempo d’iniezione. La tensione   di alimentazione è di 5volt,
                la massa è in comune con l’uscita che varia da 0-5volt.

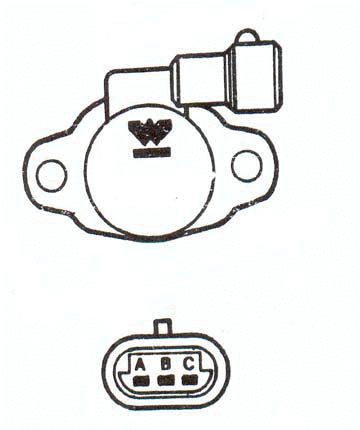

A B C

A-C = circa 5volt

A-B = da 0-5volt circa
