ATTUATORE MINIMO PASSO PASSO                                                 a



















a

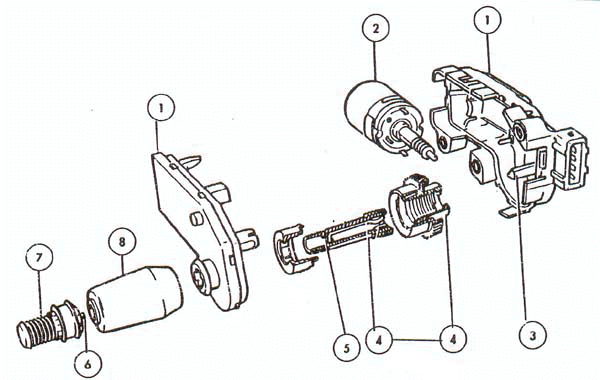

                1-alloggiamento, 2-motorino, 3-perno, 4-meccanismo di rinvio
                5-interruttore di decelerazione, 6-puntale di spinta per chiusura contatti
                 interruttore, 7-puntale di battuta per leveraggio farfalla,
                8-cuffia protettiva

a

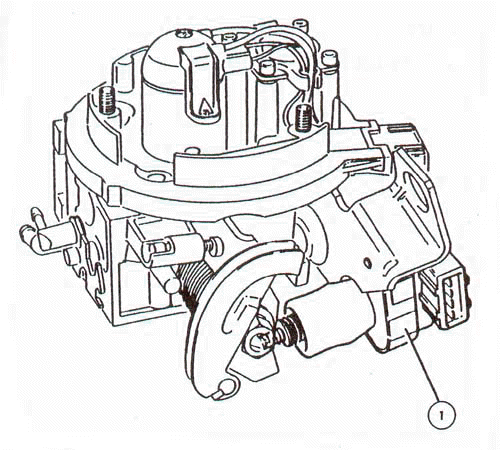

                                       complessivo regolazione minimo





              1-attuatore minimo

                                                               DESCRIZIONE

               Il motore passo  passo di controllo del regime di  minimo  posiziona  la   valvola
               a farfalla montata nel  corpo monoiniettore in modo tale   da  regolare l'entrata
               d'aria al minimo, ed è usato con sistemi di iniezione a punto singolo.
               Il motore  ha  due   avvolgimenti   di   controllo    che  gli  permettono di essere
               posizionato con precisione in entrambe le direzioni.
               É controllato dalla  centralina e  cambia il regime di   minimo in funzione   della
               posizione della valvola sulla farfalla.
