DESCRIZIONE

                    la caratteristica principale di  queste bobine é che possono pilotare  2 can
                    dele con un solo avvolgimento secondario facendo a meno del distributore
                    meccanico.  In  questo caso  le 2  candele risultano in  serie  ed  una  delle
                    due  viene polarizzata  scorrettamente, cioè anziché avere l' elettrodo cen
                    trale  negativo  é  positivo, e  pertanto  richiede  una  tensione  di   scarica
                    leggermente  piü  elevata.
                    La distribuzione dell'A.T. è ottenuta con  collegamento statico da un unico
                    complesso in cui sono sistemate 2 (o anche 3 bobine) a doppia uscita.


                                             CI SONO TRE POSSIBILI ESECUZIONI:
                    1

                    Bobina a doppia uscita dette anche a  scintilla persa ( della doppia  scintilla
                    una  é infatti  persa). Esse sono elettricamente separate, ma  generalmente
                    conglobate in un unico contenitore. La disposizione circuitale  delle candele
                    rende perö necessario  realizzare la  bobina  con  uscite  isolate  da massa e
                    dall'avvolgimento alta tensione.
                    Sui motori con numero di cilindri pari ne  servono  una  per  ogni   coppia di
                    cilindri. In questi casi ci si  avvale  delle  particolari   contemporanee  condi
                    zioni di pressione   ed  ambiente  in cui si  trovano le due coppie  di  cilindri;
                    ossia (1-4) e (2-3), la fase di compressione di un cilindro in vicinanza   della
                    fase di  scoppio ed in  presenza di  miscela aria  benzina,  corrisponde,  nell'
                    altro cilindro ad una  fase di bassa  pressione in cui  nella camera di combu
                    stione é presente gas incombusto.
                    Ne consegue che  nel  primo  caso (fase di compressione) per  far  scoccare
                    la  scintilla  occorre una  tensione  elevata,  quella  fornita  dall' accensione,
                    mentre  nel  secondo  caso (fase  di bassa  pressione)  la  stessa  tensione é
                    assai  ridotta (circa 500volt).  Nell' istante in   cui  la  centralina  toglie  il co
                    mando  ad uno  dei 2 stadi di  potenza, la corrente nel  primario  della  1  bo
                    bina si interrompe, inducendo A.T. (magg.15.000volt).



 A





















































     BOBINE PER SISTEMI DI ACCENSIONI D.I.S.                                                 a

A

A

A

A

A

A

A

A

A




A

 A

A

A

A

A

A

A

A































A

A

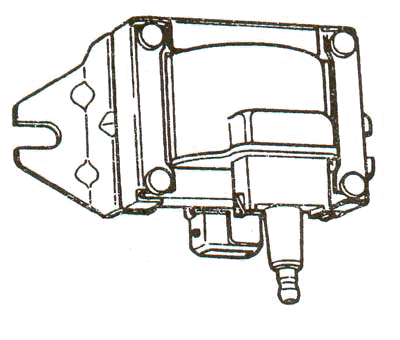

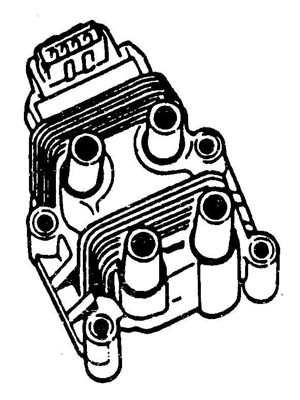

       BOBINA PER ACCENSIONI D.I.S.               BOBINA PER ACCENSIONI
                                                                                              BREAKERLESS





               2

               Bobine a 4 0 6 uscite  che hanno due  avvolgimenti primari ed UN solo avvol
               gimento  secondario, con le due  uscite  isolate  analogamente  al caso  prece
               dente. Due  stadi di  uscita dell' accensione  alimentano  i  due  avvolgimenti
               primari. Nello schema  sono  inseriti  diodi   in  contrapposizione  in  ciascuna
               uscita; rispettivamente collegate alle candele.
               In tal  modo,  le due  scintille sono  prodotte  alternativamente  disaccoppiate
               dai diodi, per cui si ripresenta il caso di bobina a doppia scintilla.



              3

              Bobine  cilindriche ad  una  sola  uscita A.T.  per  motori  con N° di  cilindri
              dispari ma ovviamente anche pari. Ogni  cilindro richiede una  bobina appli
              cata  direttamente sulla   candela.  La  distribuzione dell' A.T. dalle  singole
              bobine è fatta con un circuito a bassa tensione in un modulo computerizzato,
              ed il segnale di P.M.S. é selezionato sull'albero a camme in quanto  un ciclo
              copre 2 giri dell'albero motore. Queste bobine sono  predisposte per  essere
              montate direttamente sulla candela, soluzione che elimina  le dispersioni  di
              corrente  degli  elementi di  collegamento (cavi, calotta e  spazzola rotante).
              In queste bobine  sull'unica uscita A.T.  è inserito  un diodo  con  la funzione
              di evitare fenomeni di  preaccensione, a  causa di una  differenza di  potenzi
              ale di 2-3 kvolt presente ai capi della candela con coseguenze  catastrofiche
              per  la meccanica  del motore.  La  presenza di  questo  diodo  impedisce  la
              misurazione, con  i  comuni  tester,  della  resistenza secondaria,  anche  nel
              senso  diretto,  siccome  la   tensione di  innesco  del  diodo é  generalmente
              intorno ai  0,6volt,  che  essendo superiore  alla  tensione  interna  dello stru
              mento, non entra in conduzione.

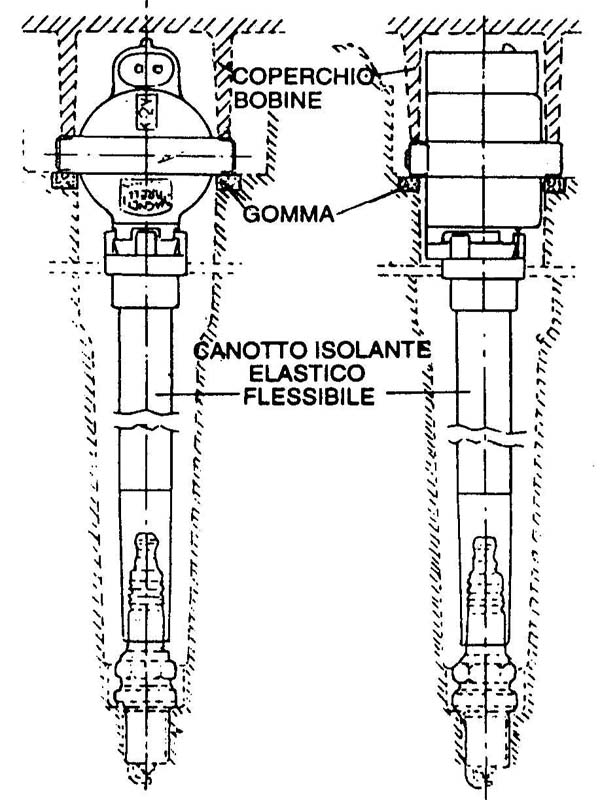

                                BOBINE CILINDRICHE AD UNA SOLA USCITA
