CENTRALINA ELETTROIDRAULICA ABS                                                 a









                                                           ATTENZIONE

                Prestare  molta  attenzione    alle procedure di spurgo,   in  quanto  la
                centralina elettroidraulica non deve mai   scaricarsi,   perch se entra
                aria   pu essere difficile  se non impossibile spurgarla senza apparec
                chiature  speciali.
                Di solito le centraline di ricambio sono sigillate con il fluido all'interno.

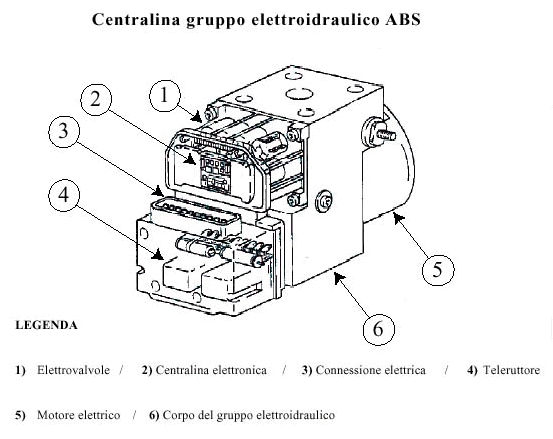

                                                        DESCRIZIONE

              La centralina elettroidraulica costituita da un serbatoio del fluido dei  freni,
              cilindro principale  in  tandem,  pompa  idraulica  comandata   elettricamente,
              accumulatore, gruppo elettrovalvole  spia luminosa  e pressostato  combinati.
              la pompa inserita o disinserita dall'interruttore sensibile alla pressione dell'
              impianto e mantenuta a 140-180 bar. una valvola di sfogo evita che la pressio
              ne superi 210 bar. Se la pressione scende al di sotto  di 105 bar, l'interruttore
              di  segnalazione fa  accendere   la spia  luminosa  e  la centralina  disinserisce
              l'ABS. Un accumulatore mantiene la pressione e fornisce una riserva di fluido
              ad alta pressione. Il blocco delle  valvole  contiene sei elettrovalvole  ( una di
              ingresso ed una di uscita per  ogni circuito. la  pressione  idraulica  in  ciascun
              circuito dei freni pu essere variata secondo la posizione delle  elettrovalvole
              che sono controllate dalla centralina elettronica.
