CORPO FARFALLATO                                                 a

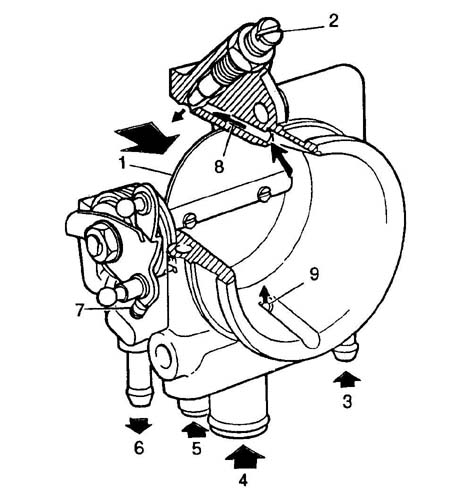

                1)-valvola a farfalla
                2)-vite di preregolazione regime del minimo
                3)-arrivo liquido refrigerante dal motore
                4)-arrivo dei gas presenti nel basamento
                5)-arrivo aria dalla valvola elettromagnetica
                6)-ritorno liquido refrigerante
                7)-vite di arresto della valvola a farfalla
                8)-canale di by pass
                9)-arrivo gas dal basamento motore

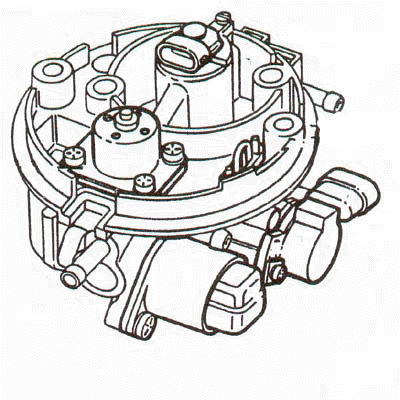

                                    corpo farfallato per iniezioni monompunto



                                                       DESCRIZIONE

           Il corpo farfallato o torretta portainiettore caratterizzato  da un' eleva
           ta miniaturizzazione e su di esso sono montati la maggior  parte dei com
           ponenti. composto dal condotto di aspirazione intercettato  da una  val
           vola a farfalla comandata dal pedale di dosaggio   carburante  (accelera
           tore). la posizione di apertura della  farfalla  che  fornisce informazioni
           sul carico richiesto al  motore, infatti  aumentandone  progressivamente
           l'apertura si  aumenta la sezione  utile  di  passaggio  della  miscela aria-
           benzina che consente una erogazione maggiore di potenza.
