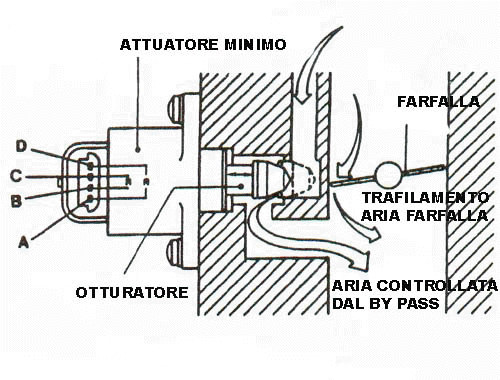

ATTUATORE PASSO PASSO (con by pass minimo)                                                 a





























               D-A avvolgimento elettrico
               C-B
avvolgimento elettrico



                                                     DESCRIZIONE


un attuatore di posizione , ad alta  precisione  utilizzato  per  il controllo
           del regime del minimo. La minima  portata d'aria  aspirata dal   motore al
           minimo viene regolata in produzione  registrando l'apertura a farfalla con
           foro di by   pass tutto  chiuso.  Attenzione a   non  manomettere   la vite di
           regolazione. La portata d'aria   massima  aspirata  dal motore   al minimo
           viene garantita dalla posizione retratta di  circa  200  passi  dell' otturatore
           (circa 8 mm di corsa).   Il   numero dei   passi  di  lavoro   funzione  delle
           condizioni motore: fase  di regimazione  termica,  inserimento  di   carichi
           elettrici, presenza condizionatore, motore (caldo) a regime.
