SENSORE M.A.P.                                                 a

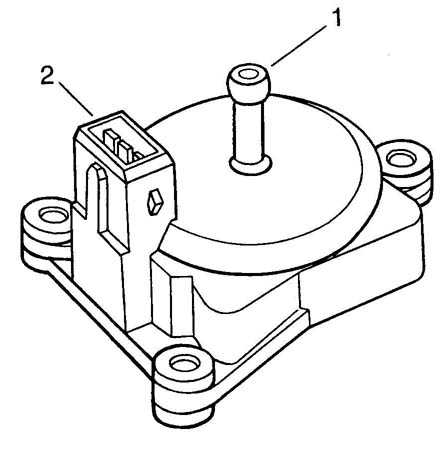

                     1-al collettore di aspirazione, 2-connettore di collegamento elettrico

A

                                                            DESCRIZIONE

                Questo tipo di sensore collegato mediante  un tubo di  depressione al
                collettore di aspirazione del motore ma in alcuni sistemi  incorporato
                nella scatola della centralina.
                Il sensore costituito da un diaframma   e da un circuito piezoelettrico
                che varia la  resistenza in   proporzione   alla pressione  presente   nel
                collettore. Il sensore ha una alimentazione di 5volt ed invia alla centra
                lina una tensione di segnale proporzionale alla pressione del collettore
                quando cambia secondo il carico del motore.
                La centralina utilizza i cambiamenti di tensione inviati dal sensore  per
                regolare i segnali che invia agli iniettori.
