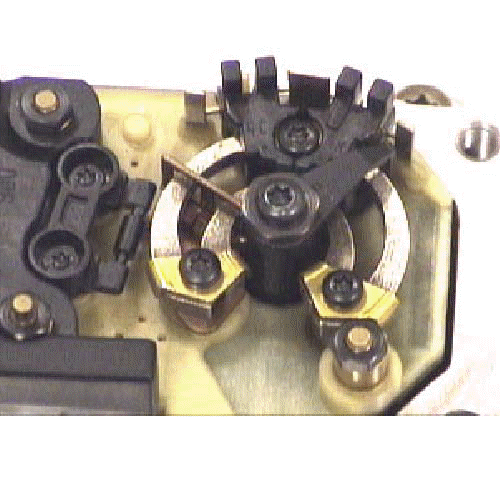

SENSORE POSIZIONE ATTUATORE POMPA                                                a













A

           Questo sensore, detto anche captatore di corsa del distributore, fornisce
           l'informazione della posizione del cursore.
           Tale sensore, funzionante senza contatto, Ú posizionato nella  parte supe
           riore della pompa d'iniezione e misura un angolo di rotazione.
           Esso Ú solidale con il perno del cursore di regolazione. Quando questo si
           muove, l'anello magnetico mobile scorre lungo il nucleo di ferro, inducen
           do una variazione del campo magnetico prodotto dalla  bobina a tensione
           alternata; questa variazione viene analizzata dalla centralina, che ricava
           l'entitÓ dello spostamento.
