HYUNDAI











































           La presa diagnosi si trova sotto il cruscotto di fianco vano portafusibili



                                                              PROCEDURA


             1) Fare un giro di prova di 10 minuti portando il motore alla sua tempera
                 tura di esercizio. Durante il giro si dovrà premere a fondo l'acceleratore
                 passando da 3000 giri almeno una volta.

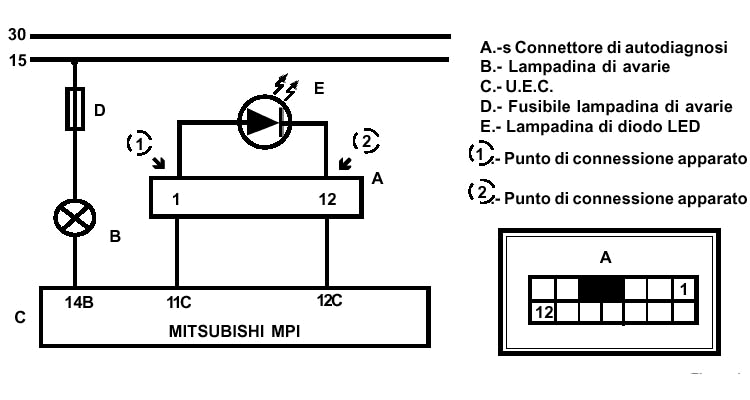

             2) Collegare un diodo LED con il negativo sul terminale 1 ed il positivo sul
                 terminale 12.

             3) Adesso ha inizio l'immissione dei codici a lampeggio.



            NELLE VETTURE DOTATE DI PRESA  OBDII PER ATTIVARE LA
            PRTOCEDURA COLLEGARE A MASSA IL PIEDINO N°1


4) Per cancellare la memoria guasti scollegare la batteria


                                                    TABELLA CODICI GUASTI


            11)  sonda lambda

            12)  misuratore massa aria

            13)  sensore temp.aria aspirata

            14)  potenziometro a farfalla

            15)  errore posizione albero motore

            21)  sensore temp.acqua

            22)  sensore di giri

            23)  sensore di fase

            24)  sensore velocità vettura

            25)  sensore M.A.P.

            31)  sensore di battito

            32)  sensore pressione assoluta

            36)  regolatore punto accensione

            39)  sonda lambda

            41)  circuito iniettori

            42)  errore pompa benzina (relé o circuito)

            43)  valvola EGR (su SONATA nessun difetto)

            44)  bobina accensione ( 1 e 4 cilindri)

            52)  bobina accensione ( 2 e 5 cilindri)

            53)  bobina accensione ( 3 e 6 cilindri)

            54)  immobilizzatore

            55)  attuatore minimo

            59)  segnale sonda lambda o errore sonda lambda a valle catalizzatore

            61)  collegamento centralina iniezione a cambio automatico

            62)  sensore valvola ad induzione

            64)  alternatore

            71)  solenoide a depressione, comando trazione

            72)  solenoide ventilazione, comando trazione

             0) nessun lampeggio, nessun errore

             Per cancellare la memoria guasti staccare la centralina
