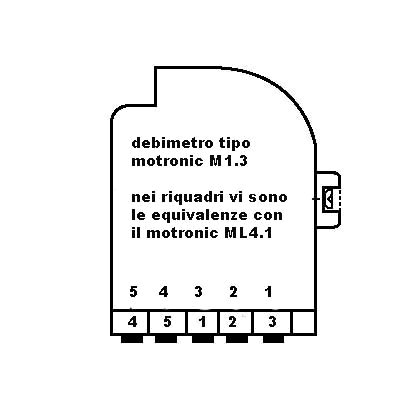

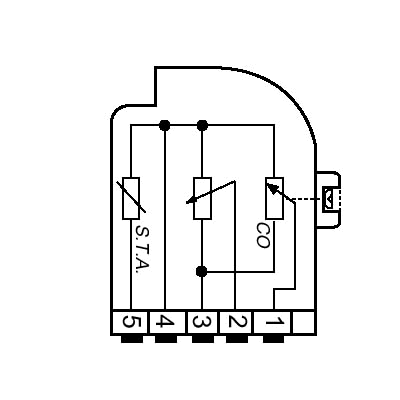

DEBIMETRO A PALETTA  CON   CO                                                 a















                        controlli da effettuare con multimetro non digitale
                                          (con strumento a lancetta)

CHIAVE TER.COMP. CONTROLLI VALORI
STOP 3 - 4 resistenza fissa debimetro 400 - 600ohm
STOP 2 - 4 resistenza variabile debimetro 10 - 2800ohm
STOP 4 - 1 resistenza del potenziometro CO 0 - 500ohm
STOP 5 - 4 resistenza del sensore di temperatura
aria del debimetro (15 - 30)
3300 - 1400ohm
MAR 3(+) - 4(-) alimentazione del debimetro 4,8 - 5volt
MAR 2 - 4 segnale uscita debimetro paletta a riposo +/-300mv
paletta tutta aperta
+/-4,8volt
MOTO 4(massa) - 5 sensore temperatura aria 5volt in diminuzione
con l'aumento
della temperatura
