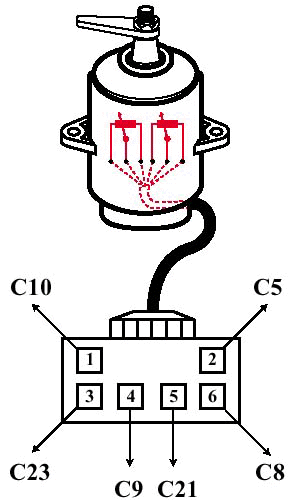

POTENZIOMETRO PEDALE ACCELERATORE                                                 a





















CHIAVE TER.COMP. CONTROLLO VALORI
MAR 3(-) - 2(+) alimentazione 1 pista 4,8-5 volt
MAR 6(-) - 5(+) alimentazione 2 pista 4,8-5 volt
MAR 3(-) - 1(+) segnale 1 pista a riposo 780-800 mv
fon.cor. 3,2-3,8 volt
MAR 6(-) - 4(+) segnale 2 pista a riposo 400-450 mv
fon.cor. 1,6-2 volt
