SEGNALE DI SINCRONIZZAZIONE                                                 a

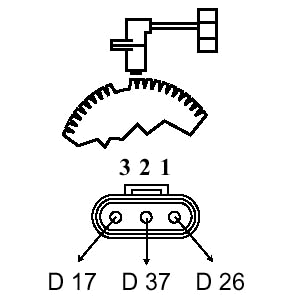

                        sensore di giri                                                sensore di fase



















La prova consiste nel verificare che all' accensione i due segnali siano sincroni per permettere alla centralina di stabilire l'ordine di iniezione.

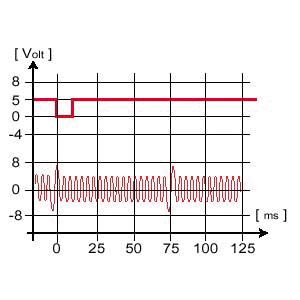

Nel grafico il punto di accensione il punto ( 0 ).
Dopodiche la centralina per fasare l'iniezione fa riferimento solo al segnale di giri e PMS.

COMPON. CHIAVE TER.COMPON. CONTROLLO VALORI
sensore di giri MOTO massa - 2 segnale di
sincronizzazione
sensore di fase MOTO 1 - 2 segnaledi
sincronizzazione
