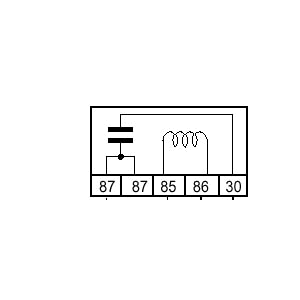

NUMERAZIONE CONTATTI REL                                                 a

AAAAAAAAAA









































             CONTATTO  N85
             Di solito collegato a massa; se invece nello schema elettrico collegato
             alla centralina, sar quest'ultima a fornire la massa per eccitare il rel.


CONTATTO N86
            Di solito il positivo (+12volt) necessario per l'eccitazione.
            Pu anche essere connesso al polo positivo della batteria nel caso
            l'eccitazione sia fornita dalla centralina con una massa al contatto 85.


CONTATTO N87
            Uscita positiva (+12volt) per alimentare vari dispositivi:
            INIETTORI, VALVOLE, SONDA LAMBDA,POMPA CARBURANTE,
            ECC.


CONTATTO N30

            Ingresso positivo (+12volt) batteria.
