STRUMENTI

                         Multimetro digitale 3 cifre e 1/2 con fondo scala 20-200 Volt

                                                                   PROCEDURA

              Verificare che la tensione batteria sia superiore a 12,4 Volt  con batteria
              a riposo da 20 minuti.

              Verificare    con    chiave    su   MAR   che   sul    positivo   bobina  o  sul
              positivo  iniettore la tensione sia superiore a 11,5 Volt.

              Verificare che la tensione di batteria in fase di avviamento sia superiore
              a 8,5 Volt.

              Verificare  la  massa  motore,  verificando   che   tra  negativo batteria e
              massa motore ci sia  in  fase  di  avviamento  una  tensione  massima di
              circa 0,5 Volt.

              Quando  si  verifica  la  tensione  di  batteria sui vari componenti,questa
              non deve essere inferiore a quella misurata sui poli della batteria.

              Quando  si   verifica   un   cablaggio   Ohmicamente,   la   resistenza
              massima misurata  fra  i  due  punti  sotto   misura  non   deve  essere
              superiore  a 0,2-0,3 Ohm.

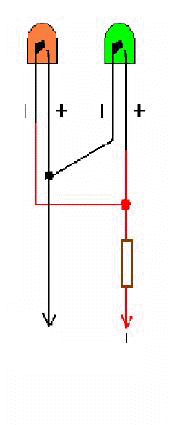

             La costruzione di una spia diagnosi
             utilizzando il   metodo  che  si  vede
             riportato   nella    figura   di   fianco
             permette di effettuare delle misure
             diagnostiche   su   diversi   impianti
             elettronici    nelle    vetture,   senza
             provocare  anomalie   sull'impianto
             e con una   discreta    affidabilità di
             diagnosi.


             Collegando due LED  uno  rosso  e
             uno verde come si   vede   in figura
             é possibile individuare   la  polarità                                    resistenza
                 delle tensione nei fili e visualizzare                                                  470Ohm
                  se   una   bobina     o  un   iniettore
             risultano comandati.
