| BOSCH MONO MOTRONIC MA3.0 |
|

 DESCRIZIONE
Questo sistema di iniezione
incorpora un sistema di autodiagnosi
Questa spia si
accende al momento dell’inserimento dell’accensio
In caso di mancato spegnimento o di
accensione della spia durante
Ogni cifra è indicata
dalla somma dei lampeggi veloci, seguiti poi
Quindi 4 lampeggi
veloci seguiti da una piccola pausa e poi altri 4

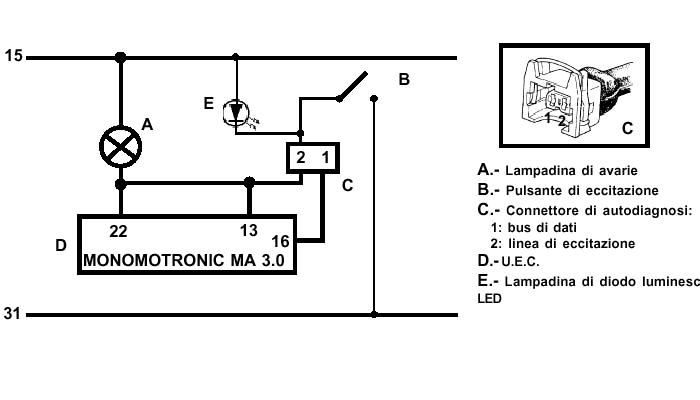

 La presa diagnosi é di colore verde ed é situata in prossimità della centralina


 PROCEDURA DI AUTODIAGNOSI
1) Collegare la linea  (
L )  (pin 13-22 della centralina)  della presa
3) Osservare i codici
spia e prendere nota, il primo codice lampeggio

4) Per visualizzare il codice successivo ricollegare a massa per altri
Riparato il guasto
per resettare il codice guasto scollegare la
                                 TABELLA CODICI GUASTO
1-2 inizio sequenza
1-3 sensore temp.aria
1-4 sensore temp.motore
2-1 potenz. Farfalla
2-2 interr. Minimo
2-7 segnale
tachimetrico
3-1 autoregolazione
miscela
4-1 sensore giri e
P.M.S.
4-2 stadi finali
5-1 sonda lambda
5-2 mancata
regolazione miscela
5-3 tensione della
batteria (bassa)
5-4 centralina
elettronica (difettosa) con modulo antibattito difettoso
1-1

fine sequenza



     ATTIVAZIONE
COMPONENTI (diagnosi attiva)
  Procedura
1) Collegare la linea(
L) (pin 13-22 della centralina)della presa
3) L’attivazione avviene
insieme alla segnalazione tramite codice
Per attivare il
componente successivo ricollegare la linea L a
L’attivazione dei
componenti è continua tranne che per l’iniettore
Il codice 1-1
indicherà la fine dell’attivazione componenti.



TABELLA
ATTIVAZIONE COMPONENTI


82 elettroiniettore
83 attuatore farfalla
84 valvola sfiato
serbatoio
85 relè
disinserimento clima
95 segnale consumo
carburante
96 segnale numero
giri (3000 giri)
81 elettropompa
carburante       |
