PROCEDURA

                 Solo per centraline con bollo marrone in poi.

                 1) Per attivare la procedura bisogna collegare una lampada spia
                     ( 12volt  1,2watt ) tra il  pin 17 (centralina) ed il positivo  batteria.

                 2)  Poi collegare  un  pulsante normalmente aperto tra il pin 4
                      (centralina) ed un punto di massa.

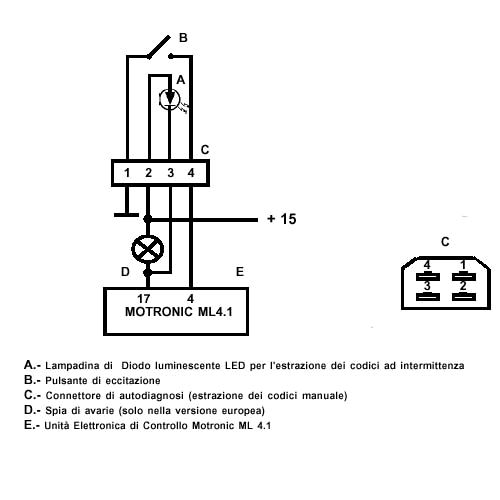

                  Eventualmente si puö far riferimento ai connettori di diagnosi
                   come da disegno:

          La presa diagnosi è situata nel vano motore nella zona motorino tergicristallo
          vicino ai relé iniezione. Se manca il terminale C collegarsi sulla batteria

                                                 ATTIVAZIONE CODICI  ERRORI

                 Effettuati  i  collegamenti   girare  la  chiave su MAR  per   verificare
                 l’accensione della lampada spia.

                 1)Premere il pulsante per 2,5 secondi, dopodiché iniziera la   sequenza
                    di visualizzazione dei codici errori.

                  Gli   errori   vengono    visualizzati  tramite   dei  codici   lampeggio  in
                  blocchi   da 4  ognuno,  dove  ogni   blocco   ha    un   valore   numerico
                  diverso in funzione dei lampeggi che  gli appartengono.

                  La durata dei lampeggi  per  ogni  blocco  e  di  0,5 secondi e per poter
                  distinguere blocco  dall’ altro  vi  è una  pausa  di  2,5 secondi,  mentre
                  per  poter   distinguere  la  fine  di un codice  e l’inizio  di un   altro vi è
                  un lampeggio  ed una  pausa di 2,5 secondi.
                  Terminata o  durante l’emissione  di  un codice   premendo  il  pulsante
                  per 2,5 secondi si  passa  al codice  successivo, se  invece non si preme
                  il pulsante verrà  ripetuto   l’ultimo codice.Quando  l’emissione  succes
                  siva è una   sequenza  di pause e  lampeggi di 2,5  secondi significa che
                  non ci sono piü codici in memoria.

                  ATT. La centralina riesce a memorizzare non  piü di 5 codici  per volta.

                  A  questo    punto  si puö   premere  il   pulsante  per  5 secondi
                  ripetendo cosi l’emissione dei codici, o lo si puö premere per 10 secondi
                  cancellando i codici dalla memoria.

                                                     TABELLA CODICI GUASTI

                 1-2-1-1 tensione batteria

                 1-2-1-2 interruttore minimo su interruttore farfalla

                 1-2-1-3 interruttore pieno carico su interruttore farfalla

                 1-2-1-4 sensore temp.liquido raffr.

                 1-2-1-5 potenz.regol. CO

                 1-2-2-1 debimetro

                 1-2-2-2 regolatore rotante del minimo

                 1-2-2-3 integratore sonda lambda (centralina)

                 1-2-2-4 sonda lambda

                 1-2-2-5 sensore temp.aria

                 1-2-4-3 relèpompa carburante

                 1-2-4-4 elettrovalvola di canister

                 1-2-4-5 relè elettrovalvola variatore difase

                 1-2-5-1 centralina difettosa (RAM o EPROM)

                 1-2-6-5 spia errore

                 1-1-1-5 errore centralina

                 1-4-1-1 elettroiniettori (anche codice di diagnosi attiva)

                 1-4-1-2 regolatore rotante del minimo (anche codice di diagnosi attiva)

                 1-4-1-3 elettrovalvola serbatoio di canister (anche codice di diagnosi attiva)

                 1-4-1-4 relé elettrovalvola variatore di fase (anche codice di diagnosi attiva)

                 4-4-4-4 memoria guasti vuota

                 1-1-1-5 errore centralina, non accetta nessun comando

                                 ATTIVAZIONE COMPONENTI    (diagnosi attiva)

                 Effetuati i collegamenti come per la  procedura  codici  a  lampeggio,

                 per attivare la  procedura  attivazione componenti  bisogna:

                 1) A chiave disinserita premere  e  mantenere  premuto  il  pulsante.

                 2)  Mettere la chiave su MAR  attendere  che la spia si accenda e si
                      rispenga e tenere ancora  premuto il pulsante per altri 2,5 secondi.

                 Al rilascio inizierà la sequenza di  attivazione con emissione del rispet
                 tivo codice lampeggio (come sopra), per  passare da un componente all’
                 altro premere per 2,5 secondi  il  pulsante.
                 Quando l’   emissione   di codici è  una sequenza di  pause e  lampeggi
                 di 2,5 secondi la procedura sarà terminata.

                 Per ripetere la procedura premere il pulsante per  5 secondi o  premerlo
                 per  10 per terminare ed uscire.
