| CHIAVE | TER.COMP. | CONTROLLI | VALORI |
| STOP | massa - 87 | circuito massa | Max 1ohm |
| MAR | massa - 86 | tensione a chiave inserita | 10 - 15 volt |

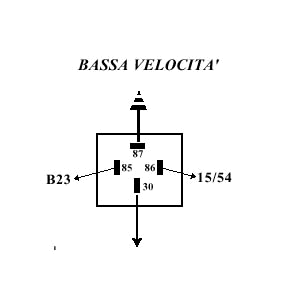

| MAR | 85 - 86 | segnale comando chiusura relé (da centralina iniezione pin B23) 87 °C |
10 - 15 volt |

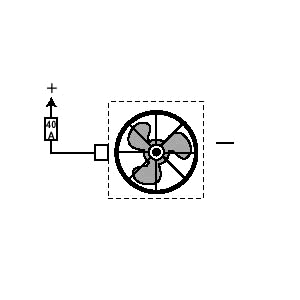

| MAR | 30 - 86 | tensione per chiusura relé | rotazione ventilatore raffredd. motore |
| STOP | massa - 87 | circuito massa | Max 1ohm |
| MAR | massa - 86 | tensione a chiave inserita | 10 - 15 volt |

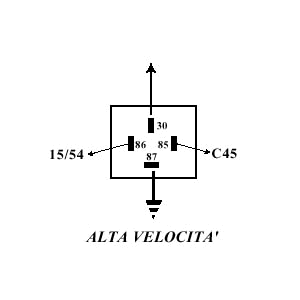

| MAR | 85 - 86 | segnale comando chiusura relé 105°C (da centralina iniezione pin C45) |
10 - 15 volt |
| MAR | 30 - 86 | tensione per chiusura relé | rotazione ventilatore raffredd. motore |
