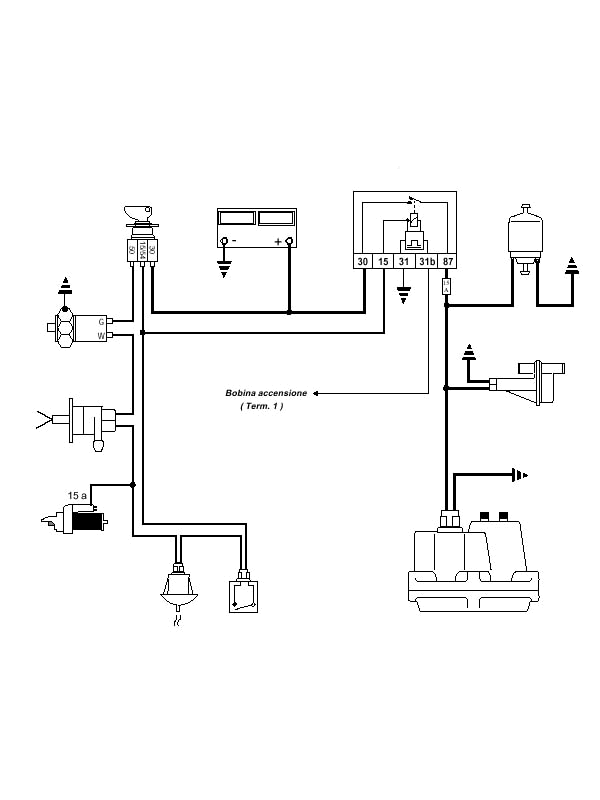

K JETRONIC CON VALVOLA V.A.E.                                            a































       L'arricchimento all'accelerazione tramite l'elettroiniettore avviamento
       a freddo ad una temperatura inferiore a 35C viene fatto scattare dall'
       interruttore a salto di pressione e  dall' interrruttore  del minimo  sulla
       farfalla acceleratore.

RELE TACHIMETRICO DI ALIMENTAZIONE

BATTERIAMOTORINO DI AVVIAMENTO

ELETTROPOMPA CARBURANTECOMMUTATORE DI ACCENSIONEELETTROINIETTORE AVVIAMENTO A FREDDOINTERRUTTORE A SALTO DI PRESSIONEINTERRUTTORE DEL MINIMO (SUL CORPO FARFALLATO)VALVOLA  V.A.E.REGOLATORE FASE RISCALDAMENTO (FORNELLETTO)

INTERRUTTORE TERMICO A TEMPO
