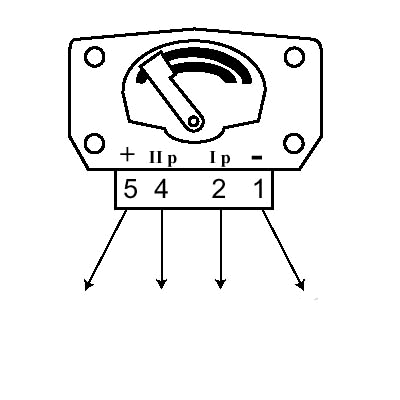

POTENZIOMETRO FARFALLA DOPPIA PISTA                                                 a

















CHIAVE TER.COMP. CONTROLLI VALORI
MAR 5 - 1 tensione 4,8 - 5volt
MAR 2 - 1 segnale prima pista 0-24 = 200mv-4,8volt
(variazione lineare)

24-90 = 4,8volt
(costanti)
MAR 4 - 1 segnale seconda pista
(medio e pieno carico)
0-18 = +/-30mv
(costanti)

18-90= +/-30mv-4,8volt
(variazione lineare)
Mar 2 - 1 segnale con attuatore
minimo max apertura
3 - 3,5volt
