RIMOZIONE/INSTALLAZIONE INIETTORE CARBURANTE

1. Seguire "PRECAUZIONE PRE-MANUTENZIONE" prima di effettuare qualsiasi operazione per evitare che il carburante fuoriesca dal sistema d'alimentazione. (Vedere PRECAUZIONI DA ADOTTARE PRIMA DI METTERSI AL LAVORO [ZJ, Z6, LF]).

2. Rimuovere il coperchio della batteria. (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ).

3. Scollegare il cavo negativo della batteria.

4. Per agevolare l'accesso, eseguire la procedura seguente.

1. Rimuovere il filtro dell'aria. (Vedere RIMOZIONE/INSTALLAZIONE SISTEMA D'ASPIRAZIONE ).

1. Spostare il coperchio del filtro dell'aria in modo che non sia d'intralcio. (Vedere RIMOZIONE/INSTALLAZIONE SISTEMA D'ASPIRAZIONE ).

2. Rimuovere il corpo del filtro aria.

5. Scollegare il connettore dell'iniettore del carburante.

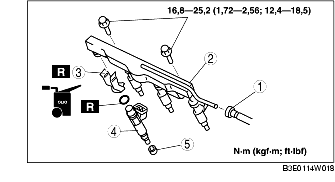

6. Rimuovere nell'ordine indicato in tabella.

.

7. Installare in ordine inverso rispetto alla rimozione.

8. Ispezionare le parti interessate effettuando la "PRECAUZIONE POST-MANUTENZIONE". (Vedere PRECAUZIONI DA ADOTTARE PRIMA DOPO IL LAVORO [ZJ, Z6, LF]).

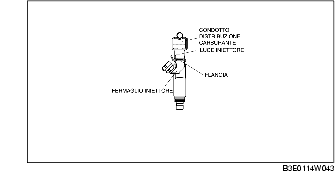

Dettaglio rimozione fermaglio iniettore carburante

Avvertenza

• Se la flangia luce iniettore o la parte rivestita del condotto di distribuzione del carburante è danneggiata potrebbe causare perdite di carburante. Per evitare danni, rimuovere attentamente il fermaglio dell'iniettore.

• Usare un fermaglio iniettore deformato può causare un collegamento dell'iniettore carburante scorretto ed eventuali perdite di carburante. Assicurarsi di sostituire il fermaglio iniettore rimosso con un fermaglio nuovo.

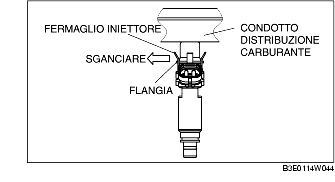

1. Staccare ogni lato del fermaglio dell'iniettore dalla flangia luce iniettore.

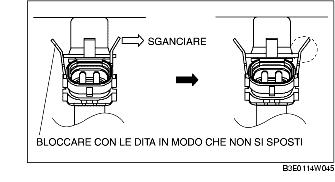

2. Tenere un lato del fermaglio iniettore rimosso al passo 1 per evitare che si inclini e rilasciare l'altro lato del fermaglio iniettore.

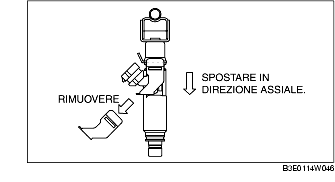

3. Staccare il fermaglio iniettore facendolo scivolare nella direzione assiale dell'iniettore carburante.

Dettaglio installazione iniettore carburante

1. Applicare una modesta quantità di olio pulito sul nuovo O-ring.

Avvertenza

• Un o-ring danneggiato potrebbe causare perdite di carburante. Assicurarsi di non danneggiare l'O-ring durante l'installazione dell'iniettore carburante.

• La presenza di corpi estranei sull'attacco dell'iniettore del carburante potrebbe danneggiare l'iniettore del carburante e il condotto di distribuzione del carburante. Per evitare che ciò accada, pulire l'attacco prima di collegare l'iniettore del carburante.

2. Installare l'iniettore del carburante nella luce dell'iniettore.

3. Verificare che l'iniettore del carburante ruoti liberamente.

• Se l'iniettore del carburante non ruota liberamente, reinstallarlo.

Dettaglio rimozione fermaglio iniettore carburante

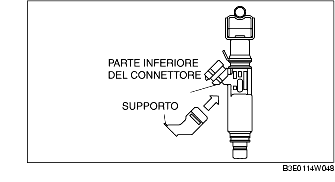

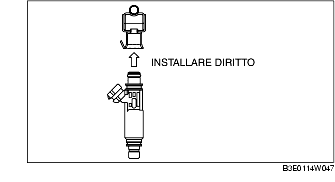

1. Installare un nuovo fermaglio iniettore all'iniettore del carburante e inserire il sostegno nella parte inferiore del connettore dell'iniettore.

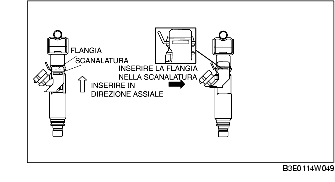

2. Inserire la flangia luce iniettore nella scanalatura del fermaglio iniettore, facendo scorrere il fermaglio iniettore lungo l'iniettore del carburante con la scanalatura del fermaglio iniettore e la flangia luce iniettore in posizione parallela.

3. Verificare che la flangia luce iniettore sia completamente inserita nella scanalatura.
